Chcete vymeniť klasické žiarivky za LED trubice? Spôsob výmeny závisí od toho, či vaše svietidlo používa štartér s magnetickou tlmivkou, alebo elektronický predradník. Pri starších svietidlách je výmena často veľmi jednoduchá, zatiaľ čo modernejšie svietidlá si vyžadujú odbornú úpravu elektroinštalácie. V tomto návode vám vysvetlíme, ako rozpoznať typ svietidla, ako správne zapojiť LED trubicu a na čo si dať pozor z hľadiska bezpečnosti a legislatívy.

Čo budete potrebovať k prechodu na LED

Ako vybrať správne LED osvetlenie? Pripravili sme prehľad produktov, ktoré sa pri výmene klasických žiariviek za LED trubice používajú najčastejšie.

• LED trubice T8 – najbežnejšia náhrada klasických žiariviek s päticou G13 (60 cm, 90 cm, 120 cm a 150 cm
• LED trubice T5 – pre užšie typy žiarivkových svietidiel
• LED štartéry a príslušenstvo – LED štartéry, pätice G13, objímky a ďalšie komponenty
• LED žiarivkové telesá a svietidlá – ak plánujete výmenu celého svietidla

Tip: Nie ste si istí, akú LED trubicu vybrať? Vo väčšine prípadov stačí nahradiť pôvodnú žiarivku trubicou s rovnakou dĺžkou aj päticou G13 (T8).

Prečo prejsť zo žiarivky na LED trubicu?

Klasické žiarivky boli mnoho rokov štandardom v kanceláriách, školách, skladoch aj priemyselných objektoch. Moderné LED trubice T8 však ponúkajú výrazne lepšie parametre a vo väčšine prípadov predstavujú výhodnejšie riešenie.

Medzi hlavné výhody LED trubíc patrí:

• nižšia spotreba elektrickej energie (zvyčajne o 40 – 60 %),
• dlhšia životnosť,
• okamžitý plný svetelný výkon bez blikania,
• vyššia odolnosť voči spínaniu,
• nižšie náklady na údržbu,
• neobsahujú ortuť.



Ak svietidlá svietia niekoľko hodín denne, návratnosť investície býva veľmi rýchla. Najväčšie úspory prináša výmena vo firmách, skladoch, výrobných halách, školách alebo kancelárskych budovách

LED trubicové svietidlá sú preto vhodnou voľbou pre LED osvetlenie skladu a dielne, ako aj na osvetlenie garáže, kde oceníte ich okamžitý nábeh, dlhú životnosť a nízku spotrebu energie

Ako rozpoznám typ svietidla – štartér s tlmivkou alebo elektronický predradník?

Skôr než začnete s výmenou žiariviek za LED trubice, je dôležité zistiť, aký typ svietidla máte. Existujú dve základné konštrukcie.

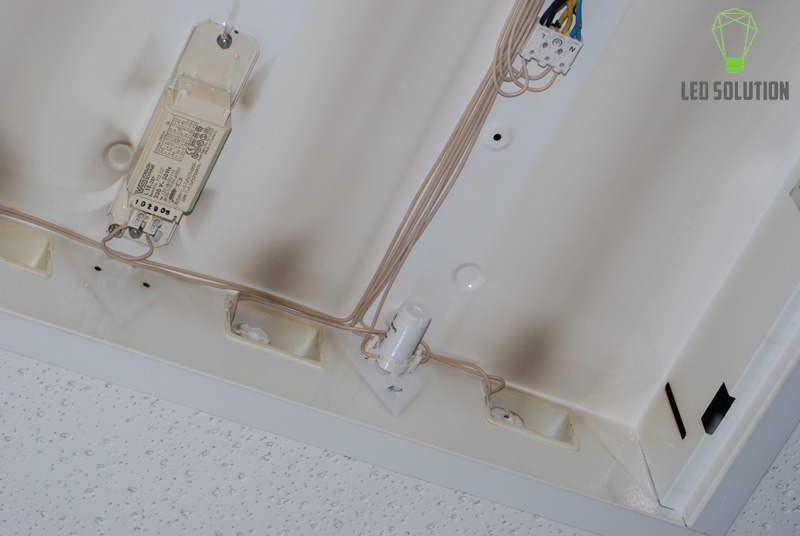

Svietidlo so štartérom a magnetickou tlmivkou

Ide o starší typ svietidiel. Spoznáte ho podľa okrúhleho štartéra, ktorý býva umiestnený vedľa žiarivky.

Takéto svietidlo obsahuje:

• štartér,
• magnetický predradník (tlmivku).



Práve pri týchto svietidlách býva výmena za LED najjednoduchšia.

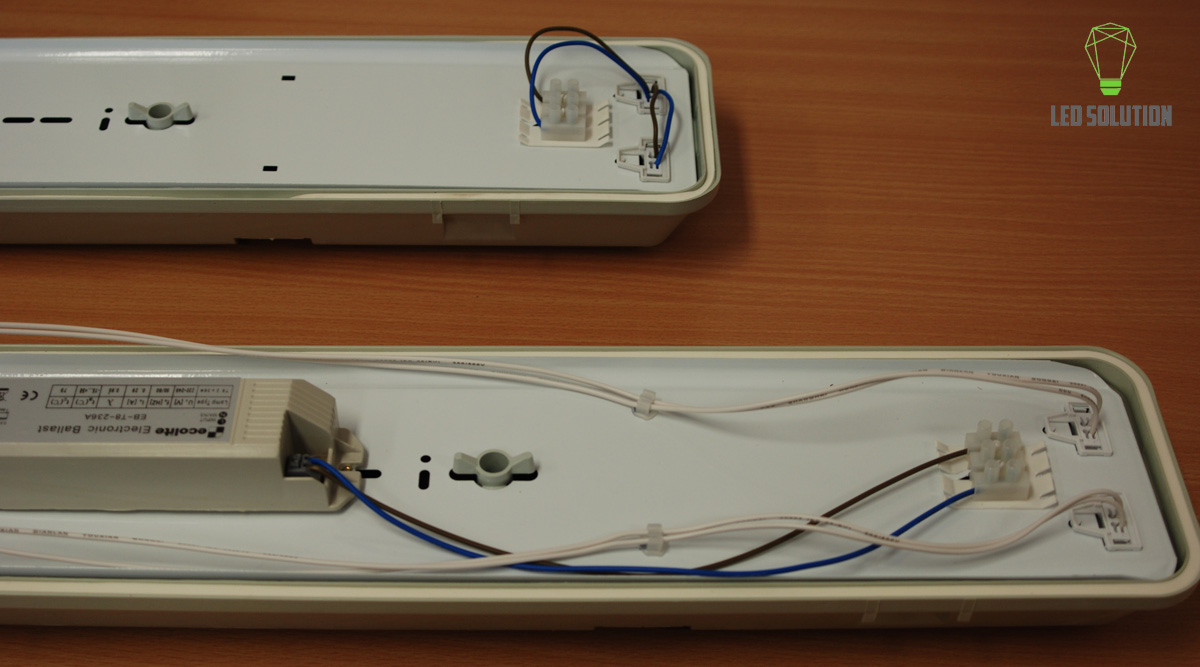

Svietidlo s elektronickým predradníkom

Novšie svietidlá už štartér vôbec nemajú. Namiesto neho používajú elektronický predradník, ktorý býva ukrytý vo vnútri svietidla. Pri týchto svietidlách je potrebné elektronický predradník odpojiť a svietidlo upraviť podľa typu použitej LED trubice.

Prečo na tom záleží?

Každý typ svietidla vyžaduje iný spôsob zapojenia LED trubice. Nesprávne zapojenie môže spôsobiť nefunkčnosť alebo poškodenie svetelného zdroja.

Čo je jednostranné a obojstranné zapojenie LED trubice?

Na trhu neexistuje jednotná norma pre napájanie LED trubíc. Preto sa môžete stretnúť s dvoma spôsobmi zapojenia. Pred montážou si vždy overte, aký typ zapojenia vaša LED trubica používa. Informácia býva uvedená na štítku výrobku alebo v technickej dokumentácii.

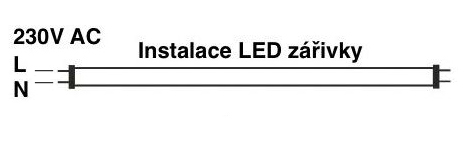

Jednostranné zapojenie LED trubice

Pri jednostrannom zapojení sú fázový aj nulový vodič privedené na jednu stranu trubice. Druhá strana slúži iba ako mechanické uchytenie. Tento spôsob sa dnes považuje za bezpečnejší a používa ho veľká časť výrobcov.

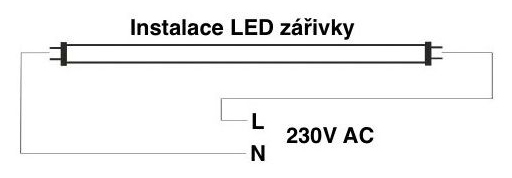

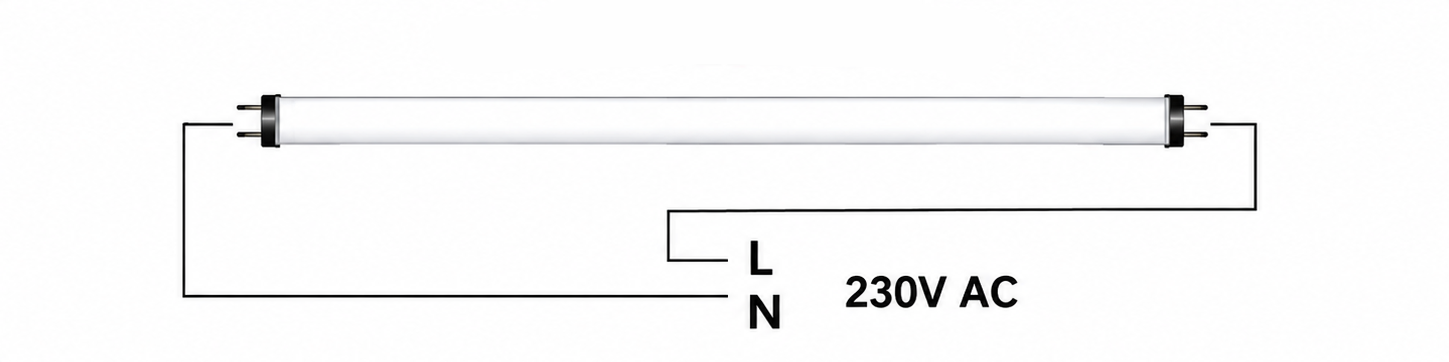

Obojstranné zapojenie LED trubice

Obojstranné zapojenie vychádza z princípu klasických žiariviek. Fázový vodič je privedený na jednu stranu trubice a nulový vodič na druhú. Pri výmene LED trubice je potrebné, aby zapojenie svietidla presne zodpovedalo typu použitého svetelného zdroja.



Ako zapojiť LED trubicu vo svietidle so štartérom a tlmivkou?

Ak vaše svietidlo obsahuje klasický štartér a magnetickú tlmivku, výmena býva najjednoduchšia. Vo väčšine prípadov stačí nahradiť klasický štartér LED štartérom a vložiť novú LED trubicu. Pri LED trubiciach s obojstranným napájaním sa LED štartér väčšinou nepoužíva, záleží na odporúčaní výrobcu.

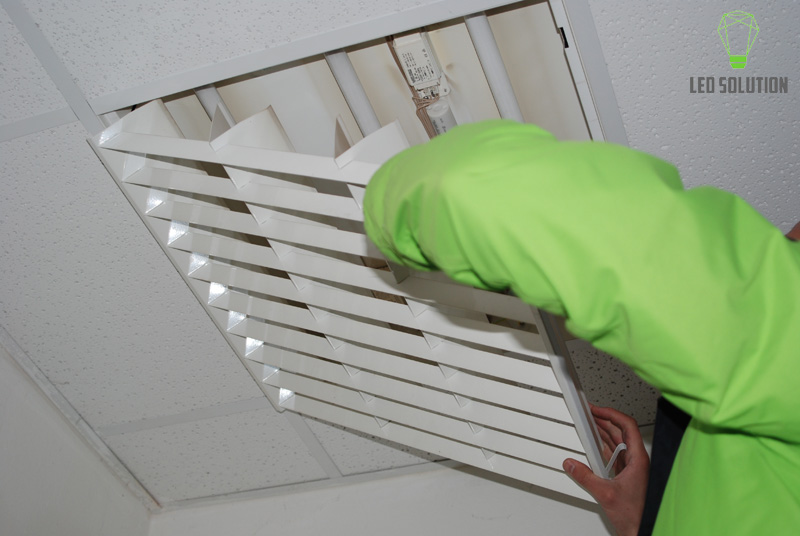

Ako odstrániť kryt žiarivky?

Pred otvorením svietidla vždy vypnite elektrický prúd, ideálne príslušným ističom, a nechajte žiarivku vychladnúť. Spôsob odstránenia krytu sa líši podľa konštrukcie svietidla, preto kryt nikdy neuvoľňujte násilím.

Pri vaňovom žiarivkovom svietidle býva plastový kryt najčastejšie uchytený pomocou kovových alebo plastových západiek po stranách. Západky postupne odistite, pričom kryt pridržujte, aby po uvoľnení nespadol. Pri niektorých modeloch je potrebné kryt najprv mierne stlačiť a posunúť do strany alebo vysunúť z drážky.

Pri lištovom svietidle môže byť žiarivka úplne odkrytá alebo chránená úzkym zacvakávacím krytom. Ten sa zvyčajne uvoľňuje opatrným stlačením bočných hrán a vytiahnutím smerom nadol. Ak je kryt pripevnený skrutkami, najprv ich uvoľnite vhodným skrutkovačom.

Po odstránení krytu môžete vybrať pôvodnú žiarivku a zistiť, či svietidlo obsahuje štartér, magnetickú tlmivku alebo elektronický predradník.

Zložte kryt svietidiel	Ubezpečte sa, že je svítidlo odpojené od prúdu a vyberte žiarivky

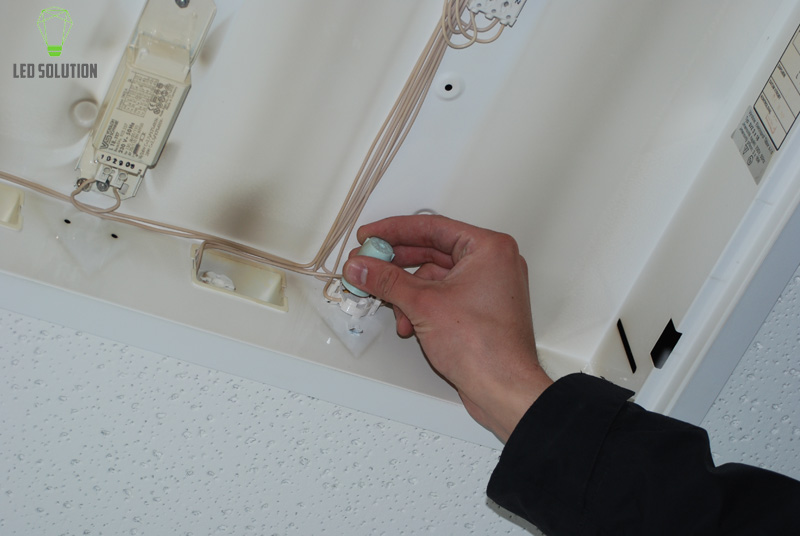

Nájdite štartér	Zľahka pootočte a vyberte ho

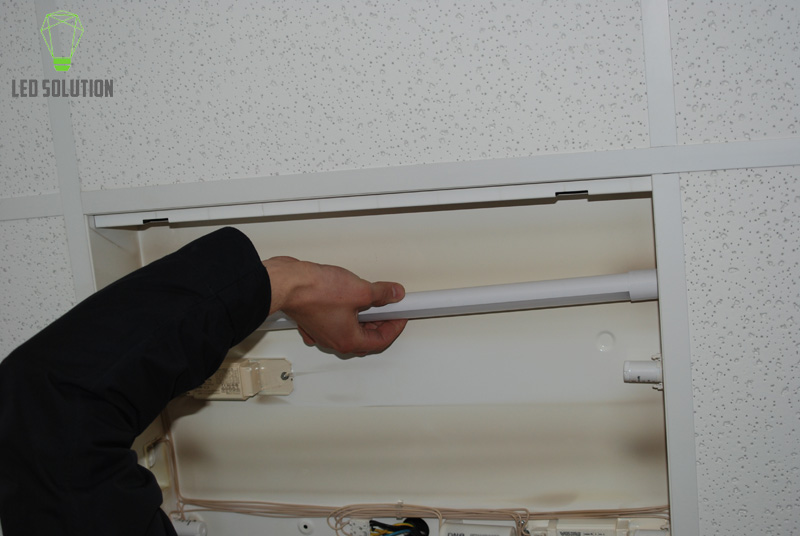

Nahraďte LED štartérom priloženým k LED trubici	Nainštalujte LED žiarivky

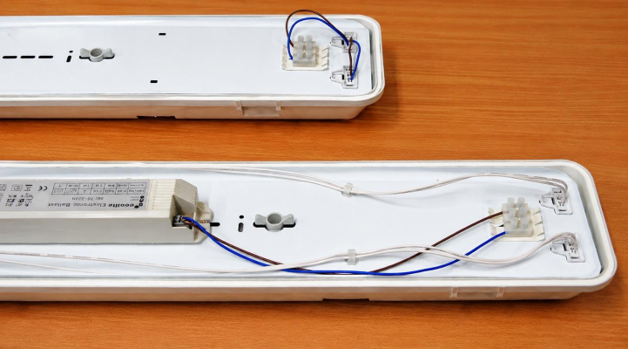

Ako zapojiť LED trubicu vo svietidle s elektronickým predradníkom?

Modernejšie žiarivkové svietidlá už nepoužívajú klasický štartér ani magnetickú tlmivku. Namiesto nich obsahujú elektronický predradník (EP), ktorý zabezpečuje napájanie žiarivky.

Pri prechode na LED trubice je potrebné tento predradník úplne odpojiť alebo odstrániť. LED trubice totiž pracujú priamo so sieťovým napätím 230 V a elektronický predradník už nepotrebujú.

Na rozdiel od svietidiel so štartérom ide o zásah do elektroinštalácie svietidla, ktorý by mal vykonať kvalifikovaný elektrikár.

Postup sa líši podľa toho, či používate:

• LED trubicu s jednostranným napájaním,
• alebo LED trubicu s obojstranným napájaním.



Preto sa vždy riaďte schémou zapojenia dodanou výrobcom LED trubice.



Akú dĺžku a výkon LED trubice zvoliť?

Pri výmene klasickej žiarivky za LED trubicu je najdôležitejšie zachovať rovnakú dĺžku a rovnakú päticu.

Vo väčšine bežných svietidiel sa používajú LED trubice T8 s päticou G13.

Dĺžka pôvodnej žiarivky	Pätica	Typický výkon LED*	Nahrádza klasickú žiarivku
60 cm	G13 (T8)	9–10 W	18 W
90 cm	G13 (T8)	14 W	30 W
120 cm	G13 (T8)	18 W	36 W
150 cm	G13 (T8)	22–24 W	58 W

*Výkony sa môžu líšiť podľa konkrétneho modelu výrobcu.

Ak máte užšie žiarivkové svietidlo s päticou G5, budete potrebovať LED trubice T5.

Pred objednaním odporúčame overiť:

• dĺžku pôvodnej žiarivky,
• typ pätice (G13 nebo G5),
• spôsob zapojenia LED trubice (jednostranné alebo obojstranné).



Prehľad podľa typu svietidla

Typ svietidla	Čo je potrebné urobiť	Odporúčaná náročnosť
Štartér + magnetická tlmivka	Vymeniť štartér za LED štartér (alebo ho podľa typu trubice vybrať)	Zvládne bežný používateľ*
Štartér + odstránenie tlmivky	Prepojenie svietidla	Elektrikár
Elektronický predradník	Odpojiť predradník a prepojiť svietidlo	Elektrikár

*Iba ak nie je potrebné zasahovať do elektroinštalácie svietidla.

Na čo si dať pozor pri prechode na LED?

Samotná výmena svetelného zdroja je jedna vec, ale pri úpravách svietidla je potrebné dodržať aj bezpečnostné a legislatívne požiadavky.

Ak dochádza k zmene elektroinštalácie svietidla (napríklad k odstráneniu elektronického predradníka alebo magnetickej tlmivky), zodpovednosť za upravené svietidlo prechádza na osobu alebo firmu, ktorá úpravu vykonala.

V takom prípade je potrebné:

• zabezpečiť bezpečné vykonanie úpravy,
• zachovať elektromagnetickú kompatibilitu zariadenia,
• dodržať príslušné bezpečnostné normy,
• označiť upravené svietidlo novým štítkom.



Nový štítok by mal obsahovať najmä:

• stupeň krytia (IP),
• prevádzkovú teplotu,
• počet a výkon použitých LED trubíc,
• identifikáciu osoby alebo spoločnosti, ktorá úpravu vykonala,
• dátum vykonania úpravy.



Ak si nie ste istí správnym postupom, alebo upravujete väčšie množstvo svietidiel, odporúčame využiť služby odbornej montáže.



FAQ - Najčastejšie otázky

Ako zapojím LED trubicu namiesto klasickej žiarivky?
Záleží od typu svietidla. Pri svietidle so štartérom a tlmivkou vyberiete klasický štartér, nahradíte ho LED štartérom a vložíte LED trubici T8. Pri svietidle s elektronickým predradníkom je potrebné predradník odpojiť a trubicu zapojiť priamo na 230 V podľa typu zapojenia. Manipuláciu smie vykonávať len odborne spôsobilá osoba.

Aký je rozdiel medzi jednostranným a obojstranným zapojením LED trubice?
Pri jednostrannom zapojení vedie fáza aj nulový vodič do jednej koncovky trubice, druhá strana ju iba drží. Pri obojstrannom zapojení je fáza na jednom konci a nulový vodič na druhom. Typ musí presne zodpovedať konkrétnej LED trubici, inak nebude svietiť alebo sa poškodí. Typ zapojenia je uvedený pri každom produkte v kategórii LED trubice T8.

Musím pri prechode na LED odstrániť štartér a tlmivku?
Pri svietidlách so štartérom stačí štartér nahradiť LED štartérom, ktorý býva súčasťou balenia trubice, alebo ho doplníte z príslušenstva. Magnetickú tlmivku môžete ponechať, ale zvyšuje spotrebu, preto ju pre maximálnu úsporu odporúčame odpojiť. Pri svietidlách s elektronickým predradníkom je odpojenie predradníka vždy nevyhnutné. Tento zásah by mal vykonať elektrikár.

Akú dĺžku LED trubice potrebujem?
LED trubice nahrádzajú klasické žiarivky v rovnakých dĺžkach, najčastejšie 60 cm, 120 cm a 150 cm s päticou G13 (T8). Dĺžku zvoľte podľa pôvodnej žiarivky, do existujúceho svietidla pasuje rovnaká dĺžka aj pätica. Výkon vo wattoch býva pri LED približne polovičný pri porovnateľnej svietivosti. Vyberať podľa dĺžky môžete v kategórii LED trubice T8.

Musí výmenu žiarivky za LED vykonať elektrikár?
Jednoduchú výmenu pri svietidle so štartérom (vybratie štartéra, vloženie LED štartéra a trubice) zvládnete aj bez elektrotechnického vzdelania. Akonáhle však zasahujete do zapojenia (odpojenie tlmivky alebo elektronického predradníka, prepájanie na 230 V), úpravu by mal vykonať autorizovaný elektrikár. Po úprave je navyše potrebné svietidlo nanovo označiť štítkom s parametrami. Ak to nechcete riešiť sami, využite našu montáž a servis LED svietidiel.

---
